燒結(jié)釹鐵硼的十幾種元素就像我們做一道美食所需加入的各種調(diào)味料一樣，正是由于這些不同內(nèi)秉特性和功能的元素進(jìn)行科學(xué)的規(guī)律的組合，才成就了我們釹鐵硼各種各樣不同的牌號(hào)和性能。搞清楚每種元素存在的意義，對(duì)我們更好地理解不同的牌號(hào)性能和制造成本意義重大。下面我們簡(jiǎn)要介紹一下這些元素存在的價(jià)值。

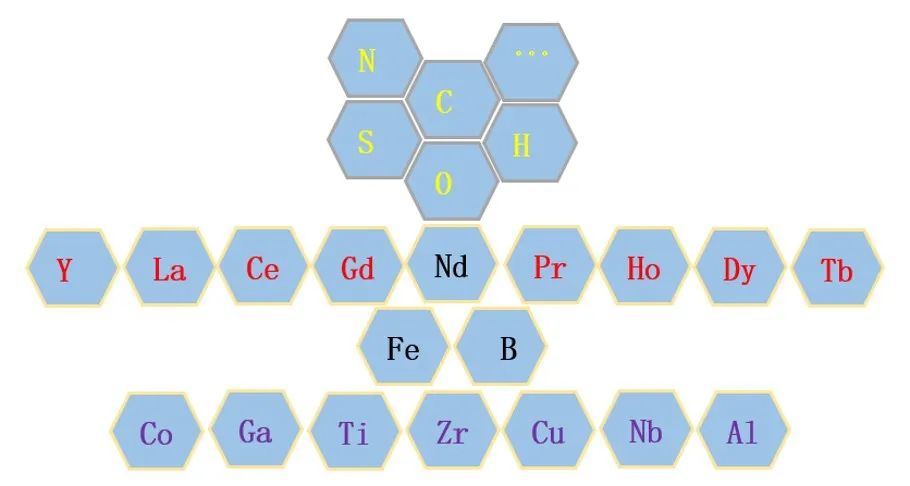

為了更方便理解，我們可以將釹鐵硼的組成元素分成三類：
◇ 一是主體元素RE（Ce，Gd，Nd，Dy等），F(xiàn)e，B，其主要負(fù)責(zé)形成RE2Fe14B主相晶粒。
◇ 二是Al，Co，Ga，Zr等小元素，主要負(fù)責(zé)優(yōu)化晶界相對(duì)主相晶粒的包覆。
◇ 三是雜質(zhì)元素，如碳，氧等，是原材料和生產(chǎn)不可避免的引入。

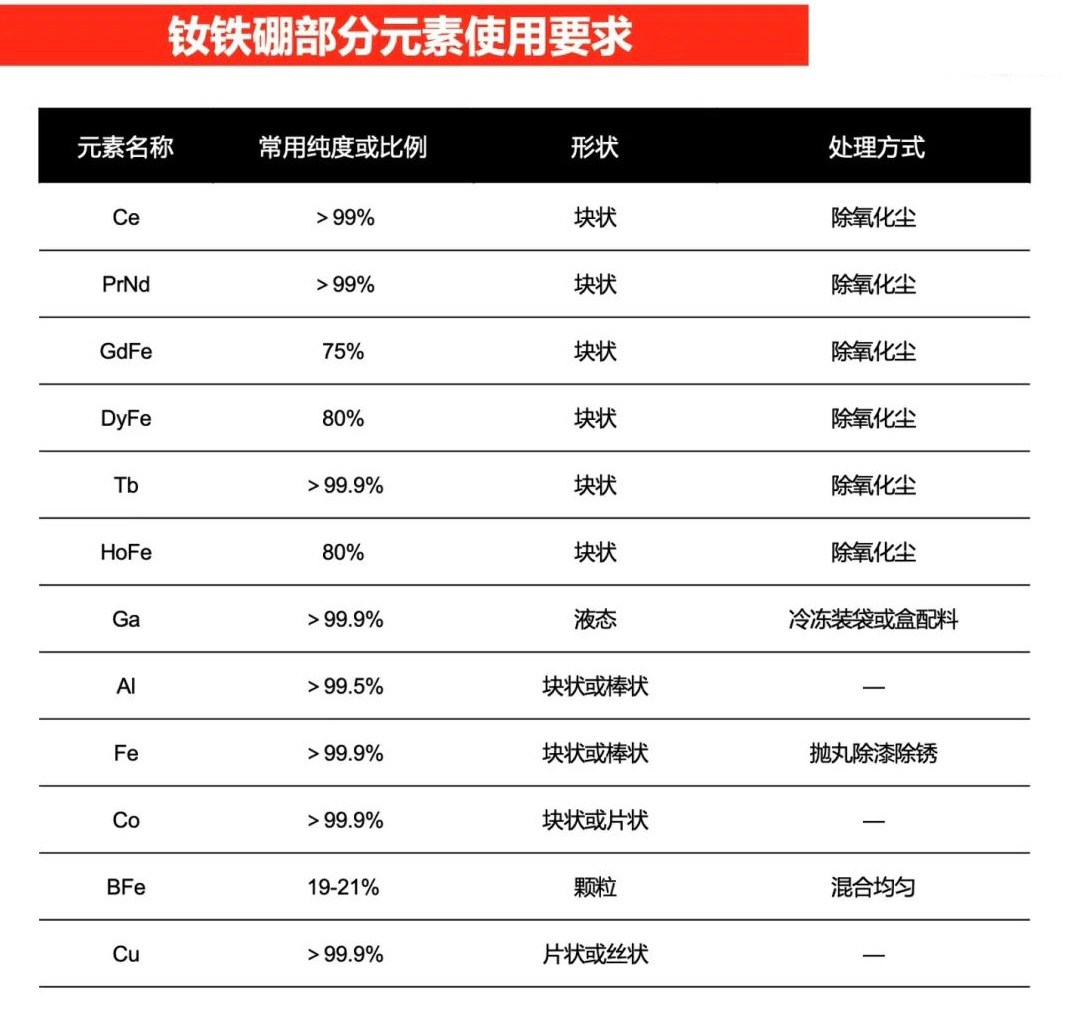

通常在生產(chǎn)過(guò)程中我們?yōu)榱俗尣煌浞桨l(fā)揮出更優(yōu)的性能效果，在使用前我們還需要對(duì)原材料進(jìn)行一定的檢驗(yàn)和處理，以達(dá)到一些基本要求，部分元素常用要求如下表。
以上為常用原材料典型參考值，實(shí)際原材料廠商在生產(chǎn)過(guò)程中由于采用不同工藝路線往往會(huì)出現(xiàn)一定的偏差，如PrNd中二者的比例會(huì)從20:80變化至25:75，GdFe會(huì)出現(xiàn)小于75%，不同批次BFe中B含量會(huì)出現(xiàn)較大波動(dòng)等現(xiàn)象，這就要求我們?cè)谑褂眠^(guò)程中要結(jié)合每一批次質(zhì)檢單實(shí)際含量進(jìn)行配比使用。
釹鐵硼磁體中所包含的每一種元素都有自己獨(dú)特的特性，如：
◇ La，Ce元素引入會(huì)降低磁體的剩磁Br和矯頑力Hcj，但其價(jià)格非常便宜，可以降低成本；◇ 純Nd元素取代PrNd組成的REFeB具有非常高的飽和磁化強(qiáng)度，可以用來(lái)制備超高剩磁磁體；◇ Tb元素引入可以大幅提升磁體的Hcj，但其成本極其昂貴；◇ Gd元素價(jià)格相對(duì)便宜，其形成的REFeB具有最高的居里溫度，可以制備耐高溫磁體，但是會(huì)較大幅度降低Br。
◇ La，Ce元素引入會(huì)降低磁體的剩磁Br和矯頑力Hcj，但其價(jià)格非常便宜，可以降低成本；
◇ 純Nd元素取代PrNd組成的REFeB具有非常高的飽和磁化強(qiáng)度，可以用來(lái)制備超高剩磁磁體；
◇ Tb元素引入可以大幅提升磁體的Hcj，但其成本極其昂貴；
◇ Gd元素價(jià)格相對(duì)便宜，其形成的REFeB具有最高的居里溫度，可以制備耐高溫磁體，但是會(huì)較大幅度降低Br。

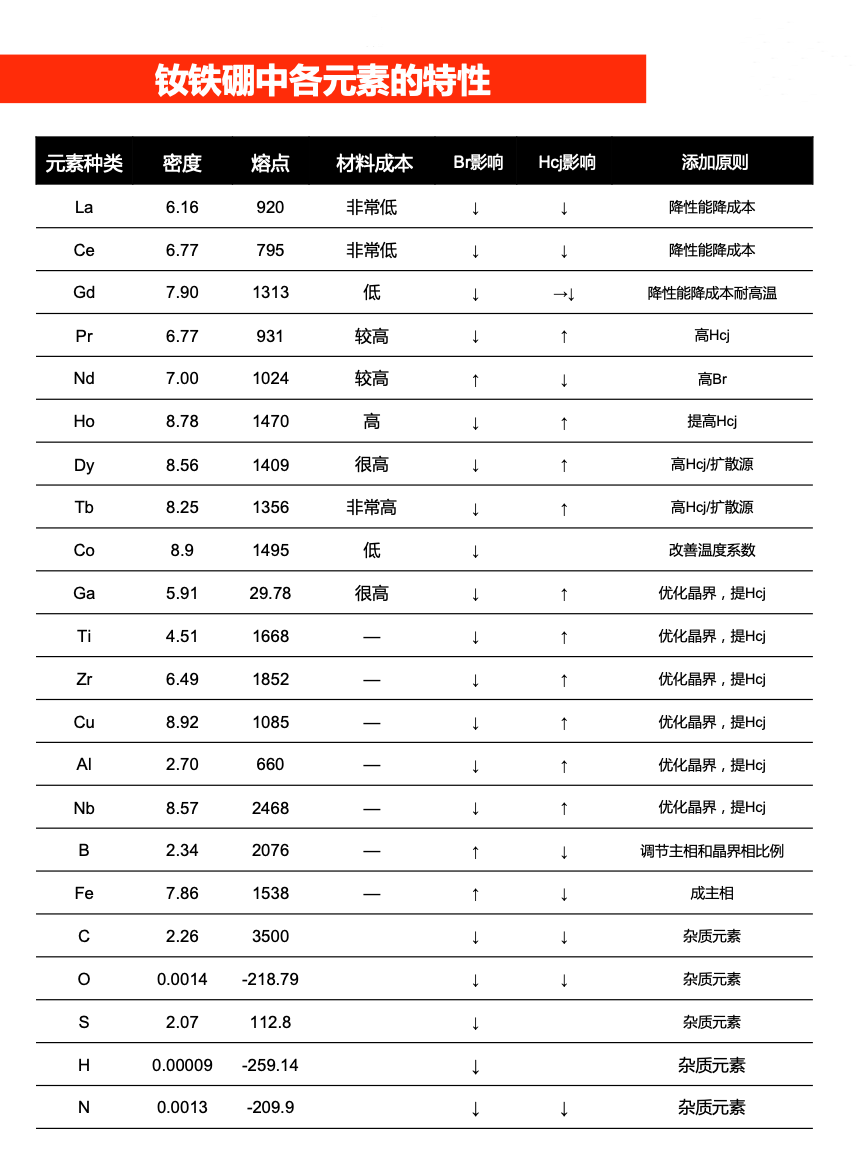

要想搞清楚如何組合才能用最低的成本制造出滿足要求的牌號(hào)性能磁體，我們就需要對(duì)釹鐵硼中的每種元素的特性進(jìn)行了解，具體元素特性如下表。
材料成本80%-90%以上主要由備注“高低”部分組成，其中“—”部分表示添加量非常少或價(jià)格便宜，對(duì)整體成本影響不大。其中La，Ce的加入主要是為了降低成本，近幾年隨著工藝的不斷進(jìn)步，Ce磁體已經(jīng)在越來(lái)越多較高牌號(hào)中得到應(yīng)用。
我們通過(guò)對(duì)以上元素特性進(jìn)行深入的理解，搞清楚各種元素加入后對(duì)燒結(jié)工藝，燒結(jié)密度，時(shí)效工藝，產(chǎn)品性能的影響規(guī)律，就可以指導(dǎo)我們生產(chǎn)出具有較高性價(jià)比的釹鐵硼產(chǎn)品。
客戶服務(wù)熱線
15821227948
聯(lián)系我們
